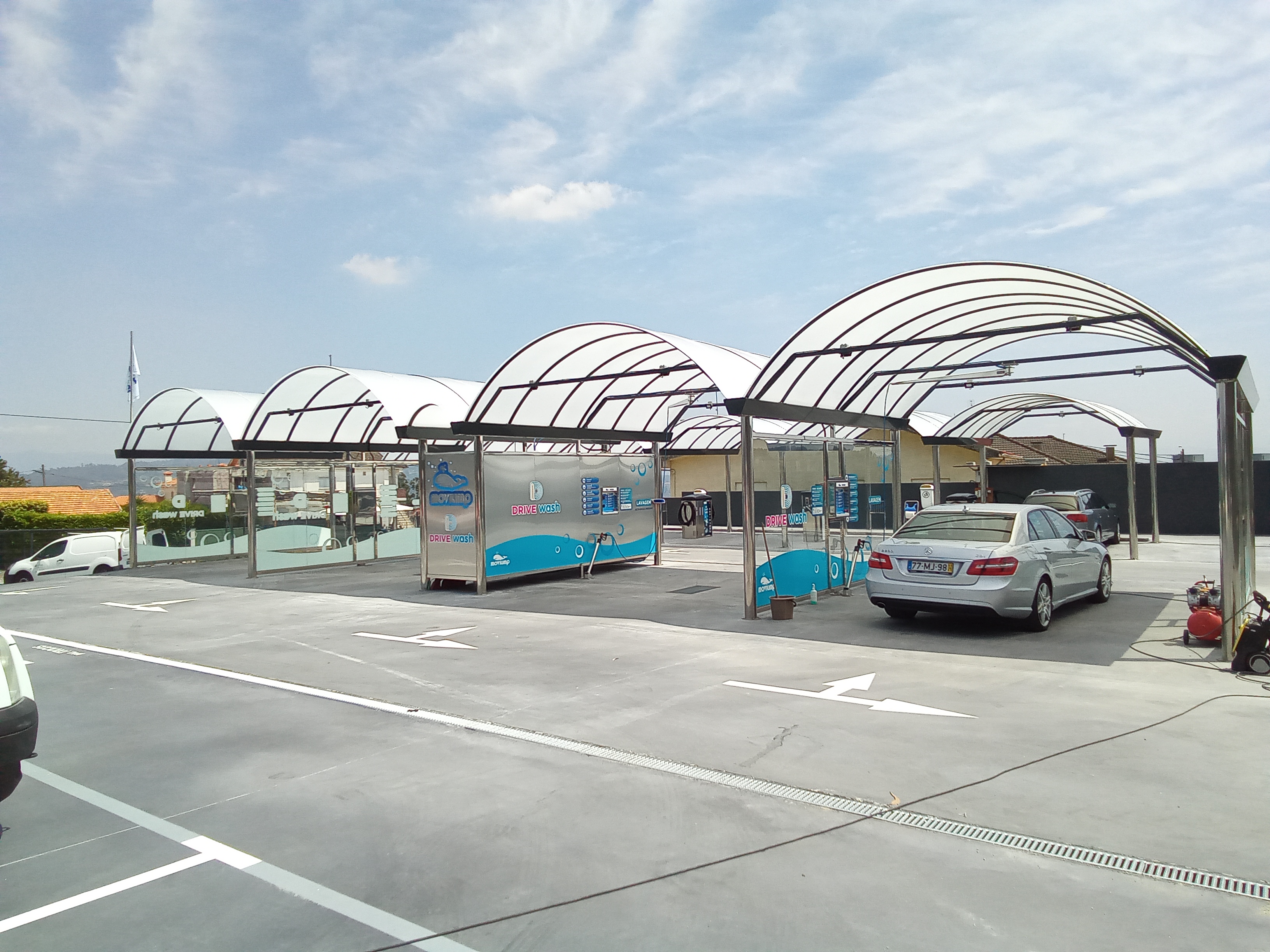

Áreas de LavadoCM 4 Pistas

Composición

Estructura, Chasis

Construido en acero INOX de 1,5 mm. de espesor en pared.

Con zapata de fijación de 10 mm. de espesor y 20 x 20 cm. de base.

La estructura y conjunto de lavado se puede adaptar a cualquier medida.

Lateral y puertas centrales

Marcos de aluminio lacados, incorporando como paneles, policarbonato de 8 mm., todo ello enmarcado y sellado con poliuretano estructural.

Techo

Incorpora 7 arcos de sujección de las mismas características que la estructura, y placas de aluminio antitorsión con paneles de metacrilato de 6 mm. alternado. Todo ello formando un cuerpo en forma de bóveda.

Maquinaria centralizada

El conjunto incorpora entre las unidades todo el grupo de máquinas y electrónica, quedando un conjunto compacto, y manteniendo totalmente independiente una pista de otra en funcionamiento. En su frente incorporamos una iluminaria de 2 x 1 m.

Motor grupo presión

Bomba interpump modelo W-99 y motor eléctrico de 3,3 c.v., desarrollando una presión de 100 bares y pudiendo ser regulada a la presión que se desee, de 0 a 150 bares.

Incorpora, además, tres tipos de interrupción con parada total.

Calentador y mezcladores

Calentador de 500 lts. de capacidad y 3400 W de potencia.

Mezclador caliente/frío automático Comap, de 10 bares de presión y regulable de -40ºC a +60ºC.

Canalización en tubo de poliuretano con malla de acero y racorado en latón.

Electroválvulas combinado de 2 vías modelo D2189, con una temperatura de hasta +90ºC.

Bombas de cera y shampoo electrónicas regulables de 0 a 100 impulsos de inyección.

Cuadro de control eléctrico

Tensión de entrada : 380 V trifásico, transformada a 220 V alterna y 12 y 24 V continua, manteniendo el cuadro de 380 y 220 V separado del cuadro de 12 y 24 V.

380 V para alimentación del grupo motor bomba.

220 V para alimentación de los calentadores.

24 V para alimentación de electroválvulas y bombas dosificadoras y cuadro de mando.

12 V para alimentación de botonera y monedero.

Mangueras de alta presión y brazo de lavado.

Mangueras HTPC para 170 bares reforzada con malla de acero y terminales HTPC de alta presión encasquillados hidráulicamente.

Brazo giratorio de acero inoxidable con radio de giro total de 360º y muelle delantero amortiguador de tirones.

Lanza de lavado tipo AL-700, con boquilla de presión de ¼.
